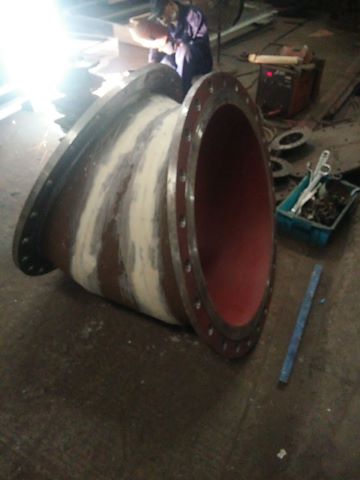

锥型阀 水库排水锥型阀 厂家定做锥型阀 ZFL锥型阀图片

锥型阀 水库排水锥型阀 厂家定做锥型阀 ZFL锥型阀

所属目录:其它阀门及配件

搜索关键字:锥型阀 水库排水锥型阀 厂家定做锥型阀 ZFL锥型阀

信息简介:锥型阀 水库排水锥型阀 厂家定做锥型阀 ZFL锥型阀

详细信息:
“锥型阀 水库排水锥型阀 厂家定做锥型阀 ZFL锥型阀”参数说明
型号: ZFL 规格: DN1000
商标: 安诺 包装: 木架
产量: 100
“锥型阀 水库排水锥型阀 厂家定做锥型阀 ZFL锥型阀”详细介绍

结构构造

锥形阀设在高压泄水管道的出口,具有圆筒形固定的阀壳,用4~6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上, 用一活动钢阀套套在锥体外面(或里面), 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动, 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单, 操作方便。由于全阀的重量由根部锚定螺栓承受, 阀壳呈悬臂伸出, 故结构受力条件不利。

锥形阀,固定锥形阀产品型号:ZFL产品规格:DN公称压力:0.6-4.0MPa适用介质:污水、清水适用温度:≤80℃驱动方式:手动,电动,气动,液动锥形阀也叫消能阀,灌溉阀,该产品是兴锋公司根据进口产品的设计原理,结合国内地形条件和工况要求而开发设计的新型产品,通常作为水轮发电机组旁通阀的自由排放阀,和连续排放流量控制。该产品采用了倒置锥形柱塞阀芯结构,所以叫锥形阀。锥形阀有优越的消能效果,所以也叫消能阀,锥形阀常用于农田灌溉,所以又名灌溉阀。

锥形阀的设计使得阀体内部流通顺畅,流量大而压降损耗小,在整个工作过程中不会产生气蚀和振动。在小流量时仍有很好的流量控制效果。锥形阀设在高压泄水管道的出口,具有圆筒形固定的阀壳,用4~6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上, 用一活动钢阀套套在锥体外面(或里面), 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动, 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单, 操作方便。锥形阀泄流时, 利用水与空气的摩擦和入水后在水中的漩涡进行消能, 故可不再设消能工。当几个锥形阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D),否则水流相互撞击,产生一股反射水流,若水流落入阀室将造成运行困难。
